轻质石膏干得快可能会影响施工效果（如出现开裂、强度不足等问题），以下是针对这一情况的详细解决方法及相关分析：

一、分析干得快的原因

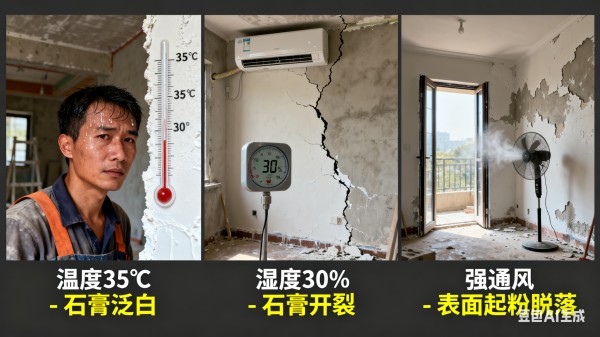

环境因素

温度过高：施工环境温度超过 30℃时，水分蒸发速度加快，导致石膏固化时间缩短。

空气干燥：空气湿度低于 40% 时，石膏中的水分会快速流失，尤其在空调房、通风良好的空间或冬季供暖环境中更明显。

通风过强：门窗大开或使用风扇加速空气流动，会加速水分蒸发。

材料与施工因素

水灰比不当：加水过少，石膏浆体过于黏稠，固化反应加速；加水过多则可能导致后期水分蒸发过快，也会间接加快干燥。

石膏本身特性：轻质石膏通常添加了珍珠岩、玻化微珠等轻质骨料，比表面积大，吸水速度快，若配方中缓凝剂不足，易快速固化。

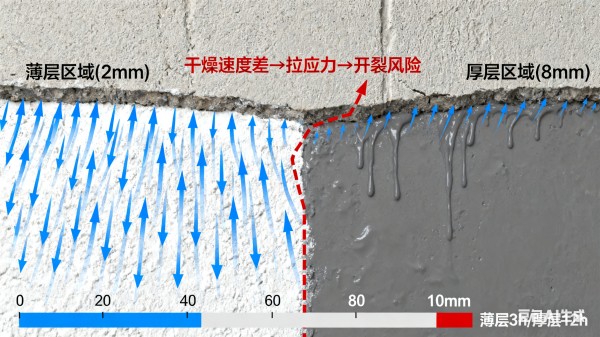

施工厚度不均：薄层施工时水分蒸发更快，若局部厚度过薄，会比厚层区域干得更快。

二、具体解决措施

（一）调整施工环境与条件

控制温度与湿度

避免在高温（＞30℃）或低温（＜5℃）环境下施工，最佳施工温度为 15-25℃，湿度控制在 50%-70%。

若环境干燥，可在施工前用喷雾器对墙面喷水保湿（确保墙面无明水），或在施工现场放置水盆、加湿器增加空气湿度。

减少通风

施工期间关闭门窗或减少风扇使用，避免强风直吹墙面，减缓水分蒸发速度。

（二）优化材料调配与使用

正确控制水灰比

严格按照厂家说明书的比例加水（通常水灰比为 1:1.2-1:1.5），可用量杯精确计量。若发现石膏浆体过干，可少量多次补水并搅拌均匀，避免一次性加水过多导致泌水。

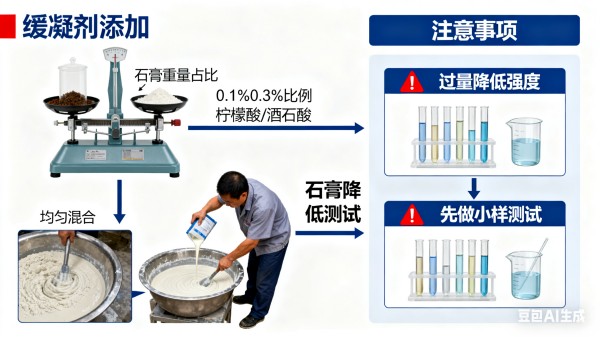

添加缓凝剂

若轻质石膏本身固化速度过快，可在调配时按比例添加石膏专用缓凝剂（如柠檬酸、酒石酸等，用量通常为石膏重量的 0.1%-0.3%），延长操作时间。需注意：缓凝剂过量会降低石膏强度，需先做小样测试。

选择合适的施工工具与方法

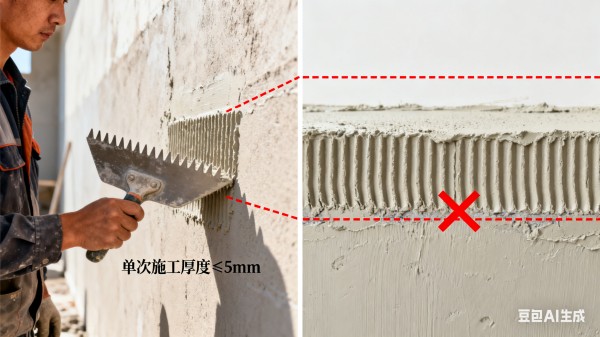

使用齿形镘刀施工，确保涂层厚度均匀（一般单次施工厚度不超过 5mm），避免薄层区域过早干燥。

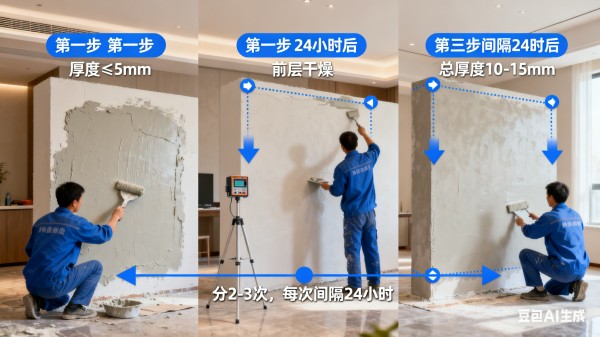

分批次施工：若需厚层施工（如超过 10mm），应分 2-3 次涂抹，每次间隔 24 小时，待前一层干燥后再进行下一层。

（三）施工后的养护措施

保湿养护

施工完成后，可在墙面覆盖塑料薄膜或湿毛巾，减少水分蒸发（注意薄膜需打孔透气，避免冷凝水积聚），养护时间不少于 24 小时。

避免过早触碰

石膏未完全固化（一般需 48-72 小时达到终凝强度）前，避免碰撞或在墙面上施加压力，防止开裂。

三、预防干得快的长效方法

选择优质材料

采购时优先选择添加了高效缓凝剂、保水性能好的轻质石膏产品，可要求厂家提供施工时间（初凝≥60 分钟，终凝≤180 分钟为宜）的检测报告。

提前测试

正式施工前，在小面积区域进行试涂，观察石膏的固化时间、抗裂性等性能，若发现干燥过快，及时调整水灰比或添加缓凝剂。

培训施工人员

确保工人熟悉轻质石膏的特性，掌握 “少量多次调配、快速施工” 的原则（每次调配的石膏浆体应在 30 分钟内用完），避免因操作不熟练导致材料浪费或施工缺陷。

四、干得快的补救措施（若已出现问题）

表面开裂：若干燥后出现细微裂缝，可用砂纸打磨平整，再涂抹一层薄的石膏腻子修补；若裂缝较宽，需铲除开裂区域，重新按规范施工。

强度不足：若因干燥过快导致石膏层疏松，需彻底铲除后重新施工，施工时加强保湿养护。

通过以上方法可有效改善轻质石膏干得快的问题，关键在于从环境控制、材料调配、施工工艺三个维度综合优化，同时注重前期测试和后期养护，以确保施工质量。
